工業用内視鏡PRO3EXスイッチ
工業用内視鏡PRO3EXスイッチ

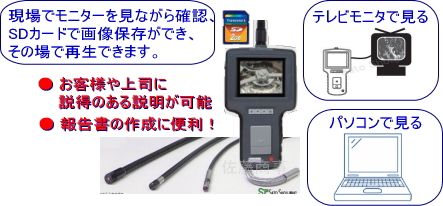

現場でモニターを見ながら
確認、SDカードで動画・静止画保存ができ、その場で再生できます。
記録された再生画像や動画(早送り可能)が、きれいなのがJ-SCOPEの人気の理由

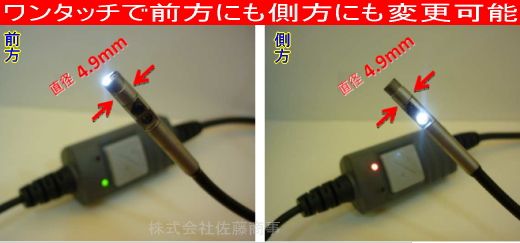

一本に2個のカメラ付ケーブル一本で前方視（直視）、側視に簡単に切り替え可能
側視で画像が反転せず、前方視も側視も同様に鮮明な画像です。
側視ミラーの落下を心配する必要がありません。（側視ミラー不要）
現場の検査効率を劇的に向上できるのが人気の理由です。
- 誰でも、いつでも、どこでも、すばやく簡単検査
- 検査現場のプロの要望に応える業界トップクラスの高い機能性
- 見やすい3.5インチ
- カラー液晶モニターで観察
- ボタンひとつで簡単に録画（動画・静止画）、
その場で再生も可能
市販のSDカード画像3万枚/動画200分に保存可能 - 大容量バッテリーで4時間駆動が可能
- ケーブルは着脱交換式
複数本を持ち、用途に合わせて簡単に交換できます。
- ケーブルは、防塵防水IP67+耐油 有機溶剤に強い（*注）
ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫です。
- ズーム・ミラー反転機能つき
工業用内視鏡本体モニター部とハードケーブルとのセット価格 AC電源アダプター、
USBケーブル、
TVモニタ用ビデオケーブル、 |
|

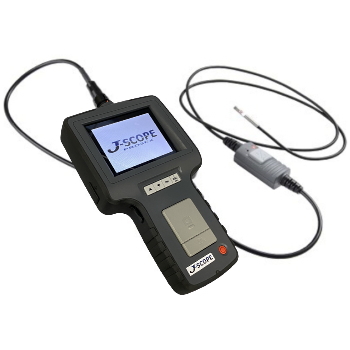

| 本体モニター部+直径4.9ｍｍxハードケーブル長さ1m 一本に2個のカメラ付 スイッチ式（直視と側視両用） EX-MTC49701
|
|
一本のケーブルに2個のカメラがついています。
側視で画像が反転せず、前方視も側視も同様に鮮明な画像です。
世界で１万台以上の販売実績を持つ高機能工業用ビデオ内視鏡が進化
日本の大手自動車会社、NTT関連会社、KDDI等の電話会社、東京ガス、JFE関連会社、警察署、建設会社に実績。 大学、リフォ
ーム会社、設備会社、、実績のある工業用内視鏡が進化
防塵防水工業用内視鏡ＰＲＯ３EXの特長
高性能・コンパクト・高耐久性という道具として圧倒的な堅牢性を備えた防塵防水工業用内視鏡
■防塵防水工業用内視鏡PRO3EXの新たな機能
1.5倍のデジタルズーム機能とミラー反転機能が加わり、大変便利になりました。
■工業用内視鏡PRO3EXは、いつでも、どこにでも、携帯して、簡単検査
誰もが使いこなせるデジタルカメラの使用感覚でユーザーフレンドリーを徹底追及
検査者の習熟度を問わない簡単操作により、最高のパォーマンスを発揮
本体は386ｇで抜群の機動性を発揮：ハシゴ昇降や、高所・狭所の作業にも便利で取回しの良い一台です。
■工業用内視鏡PRO3EXは、高画質カラー3.5インチ液晶モニタ
驚くほどの鮮明な画像として映し出すことが可能
TFTディスプレーは強化ガラスを採用。油やひっかきキズから保護
■工業用内視鏡PRO3EXは、ボタン一つで簡単に録画、静止画、再生できる
現場で、モニタをお客様と見ながら確認可能です。
■工業用内視鏡PRO3EXは、ＳＤカードで、静止画３万枚、動画２００分のデータの記録が保存
画像はすぐにデーターに記録保存、 調査報告書やレポートなどへ、 撮った画像はすぐにEメールに添付して 遠方へ転送できます
■照明：高輝度白色ＬＥＤ
高輝度白色LEDを内蔵し、明るく鮮明なライブ映像を映し出します。
明るさの調整が可能な光量調整機能を搭載
■大容量のリチウムイオンバッテリー内蔵
2時間の充電で約4時間駆動が可能になりました。
（ACアダプターも使用可）広域での検査も安心して使用できます。
■外部ビデオケーブルを標準装備
検査中のライブ映像をTVモニタに映し、多人数で確認することができます。
■USBケーブルも標準装備
SDカードリーダーがなくても、本体とパソコンを接続すると、パソコンでも記録データーを読み込むことができます。
■「壊れない技術」として挿入部のクラウンが耐摩擦強度を飛躍的に高めました。
■耐久性の高いハードケースつき
■着脱交換式スコープケーブルですので、ケーブルの交換可能
豊富なケーブルのラインナップによって多様化する検査ニーズにお応えします。
外径や長さ、用途の異なる複数のケーブルをお持ちいただくことにより、多用途にご活用いただくことが可能になりました。
また予備のケーブルをお持ちいただければ万が一の際にも安心です。
防塵防水ケーブルです。
法人様のみ可能 デモ機貸し出し申込みフォーム
購入のための工業用内視鏡のデモ機の貸し出ししております。
弊社ショールームでご覧いただけます要予約
横浜の東急線・JR総武線「武蔵小杉」駅徒歩3分の弊社の事務所でご覧いただけます。
予約をお願いします。電話：044-738-0622
▲このページのトップへ
工業用内視鏡PRO3EXの使用方法を動画で紹介
デジカメ感覚で、誰でも簡単にお使いになることができます。
工業用ビデオ内視鏡で管検査の動画紹介 工業用ビデオ内視鏡の鮮明さをご確認ください

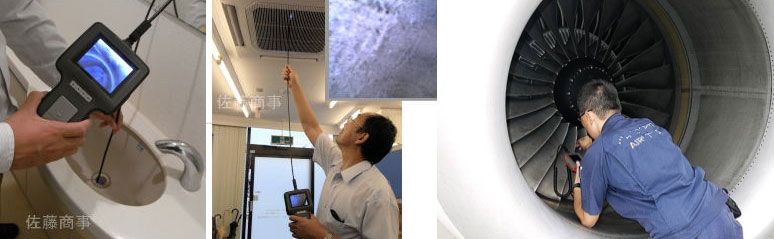

工業用内視鏡PRO3EXの用途
工業用内視鏡PRO3で検査時間がメチャメチャ短縮
配管施工業者に人気の工業用内視鏡PRO3
ガス管にささったクギ
目安
10ｃｍの距離でほぼ同じ大きさ
6ｃｍの距離で約２倍ぐらい
3ｃｍの距離で約４倍ぐらい
自動車、自動車関連部品業界
自動車・部品全般、エンジン、ラジエーターなどの品質検査や組み立て検査に
電気自動車EV車はエンジンの代わりのモーターとバッテリー、車載充電器、蓄電池、制御装置などを備え、これまでとは違ったシステムなので分解できず、工業用内視鏡が重要です。
空調設備業界
ダクト検査や清掃前後の検査に
産業機器メーカー
機械の動作チェック、部品検査、熱交換機、製造装置の品質検査、保守管理に
水道・ガス、設備業界
配管の継ぎ手のサビ、詰まり、腐食、穴などの診断・検査に
建築・土木業界
壁、天井、床下などの内部検査や観察に
電力・石油・化学プラント業界
原子力、発変電所の圧力容器、パイプライン、ボイラーの定期点検や保守点検に
鉄道・船舶・航空業界
モーター、タービン、ディーゼルエンジンなどの品質検査や保守点検に
その他の業界
警察・自衛隊・研究・ビルメンテナンス・動物観察・ハウスクリーニング・非破壊検査・自社設備の保守点検・白アリねずみ駆除検査に
ネジ加工部、精密加工部品のバリ,金型の溝、鋳物の中子の砂落ち、樹脂部品の穴
防水工業用内視鏡PRO3EX本体の仕様
| 型番 | FAD00001X |
| モニター | 3.5インチ TFTカラー液晶 QVGA（強化ガラス） |
| 録画解像度 | 画像 約30万画素 VGA（640 x 480 ピクセル） / JPEG形式 動画 QVGA（320 x 240 ピクセル） / MPEG-4に準拠した形式 |
| 記録メディア | SDカード（最大で2GBまで対応可能） SDHCおよびSDXCは、動作未確認 静止画jpg３万枚、動画AVI２００分のデータの記録が保存 |
| 調光機能付 | 明るさの調整が可能な光量調整機能を搭載 |
| 映像出力 | ＮＴＳＣ（テレビ出力） 付属ビデオケーブルは約1mでミニジャックーRCAピン |
| USB接続 | USB1.1、付属USBケーブルは約50cmでMiniUSBーUSB （付属のUSBケーブルで記録データをパソコンに送れます） |
| 言語 | 日本語・ 英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語 |
| 電源 | 充電式電池内蔵（2時間の充電で4時間の作動が可能、着脱不可） ACアダプター（100V-240V、50-60Hz） |

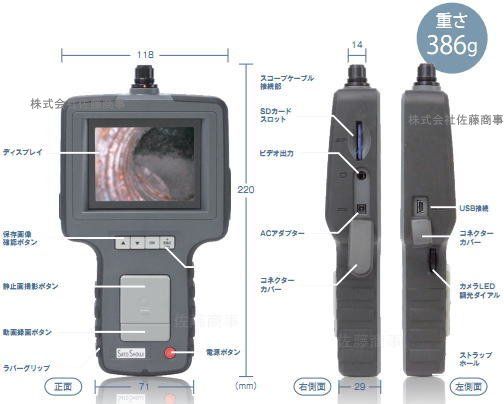

| サイズ/重量 | 118 x 220 x 37 mm / 約386g（スコープケーブル除く） |
| 使用温度環境 | 0℃〜55℃ |
|
|
表示機本体、AC電源アダプター、メンテナンスキット
|
| J-SCOPEブランドです。 類似コピー商品に注意してください。品質、耐久性がまったく異なります。 |
|
＊注意：本体は、防水ではございません。
スコープケーブル共通仕様
高精度先端カメラ
| カメラ | CMOSセンサー
|
|
| 照明 | 調光機能付き白色LED | |
| 視野角 | 56度 | |
| 焦点距離 | 10-60ｍｍ（フォーカスフリー） | |
| 最少曲げ半径 | 75ｍｍ（直径150ｍｍ） | |
| 耐屈曲性能 | 先端部-3cm | 屈曲不可 |
| 3-5ｃｍ | 最大±70度まで屈曲可能 | |
| 5ｃｍ以上 | ||
| 保護等級 | IP67防塵防水性能 | |
| 防水機能 | 先端部-1ｍまで（連続で30分未満、塩水を除く） | |
| 耐油性能 | 先端部-3ｃｍまで（連続で10分未満） ガソリン、軽油、マシン油、潤滑油が付着可能 ※適用する油の種類については、別途お問い合わせください。 |
|
| 使用温度範囲 | 0-60° | |
| 材質 | フレキシブル | PVC,内部チューブはステンレス |
| インターロック | 黒コーティングのステンレス | |
| 先端可動式可動部 | ステンレス、メッシュ | |
| J-SCOPEのPBです。 | ||
■PRO3EX用オペレーションバッグOPBG 型番：MTA00033
操作と保護を兼ねたバッグです。
腰ベルトとネックベルトで作業者に固定できます。先端可動式ケーブル使用時には、役立ちます
工業用内視鏡PRO3EXのケーブルの注意点
◆視野範囲
横方向：カメラを始点として46°
縦方向：カメラを始点として34°
斜め方向：カメラを始点として56°
◆奨励焦点距離
1cm-6cm （最適：約6cm／最大：約10cm）
防水防塵の意味
ケーブルの長さが1m以上のものを使用する場合は、ケーブル先端から1m以上水に水没させないで下さい。また、30分以上水没させないで下さい。
ケーブルの長さが75cmのものを使用する場合は、ケーブル先端から65cm以上水に水没させないで下さい。また、30分以上水没させないで下さい。
オイルにつける場合は、先端から6ｃｍ以上はつけないでください。
10分以上つけないでください。
注意：特殊な油の場合は、お問い合わせください。
ケーブルの曲げに関しての注意点
ケーブル先端から3cmまでは曲げないで下さい。
ケーブル先端から3-5cmの部分は±70°以上曲げないで下さい。
ケーブル先端から5cmより先の部分は±90°以上曲げないで下さい。
ケーブルを保管する場合や、巻き取るとき場合には、ケーブルの内径を15ｃｍ以下にしないでください。
ケーブル単体の価格（モニター部は含みません。）
IP67の防塵防水+耐油
先端部に水、ガソリン、軽油、機械油、潤滑油が付着しても大丈夫
着脱交換が簡単にできます。
豊富なラインアップにより用途別に多くのニーズに対応できます。
予備ケーブルがあれば、さらに安心です。
メタルコネクター採用により耐久性が強化
| 直径8.5ｍｍ防塵防水耐油ケーブル単体の価格（モニター部は含みません。） | |
| 直径8.5ｍｍケーブル1ｍ ハードケーブル 型番：MTC85701 |
|
| 直径8.5ｍｍケーブル2ｍ ハードケーブル 型番：MTC85702 |
|
| 直径8.5ｍｍケーブル3ｍ ハードケーブル 型番：MTC85703 |
|
| 細径4.9ｍｍ防塵防水耐油ケーブル単体の価格（モニター部は含みません。） ケーブル一本で前方視（直視）、側視に簡単に切り替えられます。 業界初！一本に2個のカメラ付 |
|
| 直径4.9ｍｍ前方/側面スイッチ切り替え型ケーブル1ｍ | |
| 直径4.0ｍｍ防塵防水耐油ケーブル単体の価格（モニター部は含みません。） （前方視と側視と選択が必要です。側視ミラーをつけることができません。） |
|
| 直径4.0ｍｍケーブル側視 長さ：0.75ｍ ハードケーブル 型番：MTC39702 白色LED2個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル直視(前方視) 長さ：1ｍ ハードケーブル 型番：MTC39703 白色LED3個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル側視 長さ：1ｍ ハードケーブル 型番：MTC39704 白色LED2個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル直視(前方視) 長さ：2ｍ ハードケーブル 型番：MTC39705 白色LED3個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル側視 長さ：2ｍ ハードケーブル 型番：MTC39706 白色LED2個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル直視(前方視) 長さ：3ｍ ハードケーブル 型番：MTC39707 白色LED3個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル側視 長さ：3ｍ ハードケーブル 型番：MTC39708 白色LED2個/焦点距離1ｃｍ-6ｃｍ
|
|
| 直径5.5ｍｍ防塵防水耐油 ケーブル単体の価格（モニター部は含みません。） | |
| 直径5.5mmソフトケーブル1ｍ 型番：MTC55701 | |
| 直径5.5mmソフトケーブル2ｍ 型番：MTC55702 | |
| 直径5.5mmケーブル3ｍ 型番：MTC55703 | |
| 直径5.5mmソフトケーブル5ｍ 型番：MTC55704 | |
| 直径5.5mmソフトケーブル10ｍ 型番：MTC55705 | |

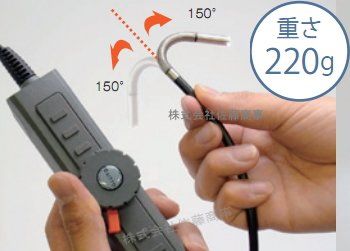

直径6.0ｍｍ先端可動式防塵防水耐油ケーブル単体の価格（モニター部は含みません。） 高耐性蛇管を採用。 |
|
| 直径6.0mm先端可動式ケーブル1ｍ 型番：MTC60706 | |
| 直径6.0mm先端可動式ケーブル2ｍ 型番：MTC60712 | |
| 直径6.0mm先端可動式ケーブル 3ｍ 型番：MTC60718 |
|
| 直径6.0mm先端可動式ケーブル1ｍ
側視用
型番：MTC60715 |
希望小売税別35万円を |
 |
|
| ADV直径5.5mmソフトケーブル1ｍ 型番：HYA55704 | |
| ADV直径6.0mm先端可動式ケーブル1ｍ 型番：HYA60701 | |
| ADV直径6.0mm先端可動式ケーブル2ｍ 型番：HYA60702 | |
●領収書、納品書など御社希望の書類の発行可能です。
●お支払いのご相談可能
| 先端可動式工業用内視鏡PRO3EXシリーズカタログ |
日本の大手自動車会社、NTT関連会社、KDDI等の電話会社、東京ガス、JFE関連会社、警察署、建設会社に実績。 大学、リフォーム会社、設備会社、、実績のある工業用内視鏡。排水管の洗浄前洗浄後の確認に人気
医療用内視鏡メーカーの
日本J-SCOPE仕様
お客様へ連絡
法人様のみ可能
購入のための工業用内視鏡のデモ機の貸し出ししております。
●本体とのセット価格で提供するようになりました。
（またはケーブル単体もOK）
●インターロックタイプのケーブルを 「ハードケーブル」に
●フレキシブルタイプのケーブルを 「ソフトケーブル」とわかりやすくしました
弊社川崎ショールームで工業用内視鏡をご覧になれます。前もってご予約をお願いします。東急線/JR 武蔵小杉駅前
