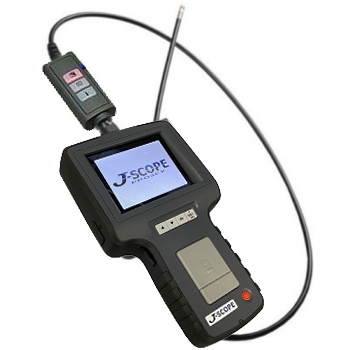

5.5mm工業用内視鏡PRO3EXアドバンスモデル

SDカード記録:見る・記録する・使うのすべてが快適性能

直径5.5mmのフレキシブルケーブルは防水・耐油
柔軟なケーブルで汎用性の高さで人気

記録された再生画像や動画(早送り可能)が、きれいなのがJ-SCOPEの人気の理由

アドバンスモデル 高解像度VGAで鮮明画像 画像回転機能

ナイトビジョンで画像を明るく切り替え ダストフリー

SDカード記録 軽量390gの本体 充電式電池で4時間駆動

3.5インチモニタ  強化ガラス採用  動画再生:倍速/スロー

デジタルズーム 回転・反転 ビデオ出力 USBデータ転送

ケーブル交換式 耐油式防水ケーブル 堅牢なケーブル接続部

▲動画で紹介  ▲特長と仕様 ▲ケーブルの仕様 ▲ケーブル交換式▲用途 ▲オプション

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード P-EX-HYC55701
標準在庫
工業用内視鏡PRO3EX+直径5.5mmADVフレキシブル1m ※側視ミラーアダプタ110°をプレゼント
税別 136,000円
(税込 146,880円)
商品コード P-EX-HYC55702
標準在庫
工業用内視鏡PRO3EX+直径5.5mmADVフレキシブル2m ※側視ミラーアダプタ110°をプレゼント
税別 138,000円
(税込 149,040円)
商品コード P-EX-HYC55705
標準在庫
工業用内視鏡PRO3EX+直径5.5mmADVフレキシブル5m ※側視ミラーアダプタ110°をプレゼント
税別 150,000円
(税込 162,000円)

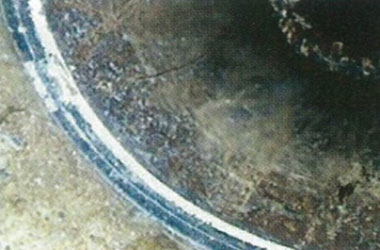

  • ■VGAの高解像度による鮮明画像

    高画質で細部までくっきり鮮明に映し出す

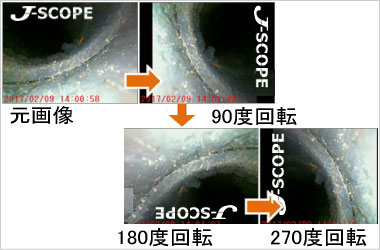

  • ■画像表示回転機能

    画像表示回転機能ボタンで、画像を90°ずつ回転

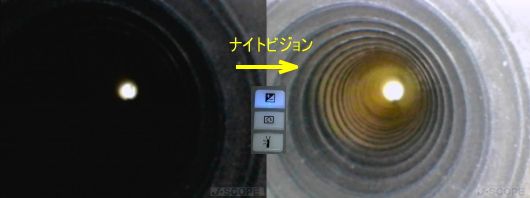

  • ■ナイトビジョン機能

    先端LED照明で不十分な場合、明るい画像に変更

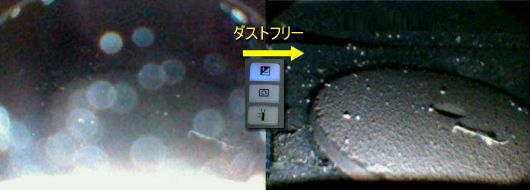

  • ■ダストフリー機能
  • 粉じんの舞い飛ぶ工場内でも、ミラー付着の細塵やホコリによる光の乱反射をキャンセル

【直径5.5mmADV】アドバンスケーブルの仕様

工業用内視鏡PRO3EX本体(モニター部)の特長と仕様はこちら

形状

フレキシブルカメラケーブル
配管などに柔らかく挿入

カメラ カラーCMOSセンサー
焦点距離 10-60mm(フォーカスフリー)
LED 4灯
視野角 56度

機能

*VGAサイズの高画質で細部までくっきり

*ナイトビジョン(暗視)機能で暗い環境でも明るく

*ダストフリーボタンで、側視ミラー上に付着したダストによる乱反射をキャンセル

*画面回転ボタンで画像表示回転機能ボタンで、画像を90°ずつ回転

フレキシブルケーブル ステンレス
接続部は、頑強なメタルコネクター
防水 ケーブル先端を水深1m以上に30分未満
耐油

・エンジンオイル ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油 ・洗浄液(ガラス) ・食用植物油
・航空用燃料油 ・油圧油 ・タービンオイル ・不凍剤 ・エタノール

注意:ケーブル先端部を6cmまで連続で10分未満で使用ください
他の油の場合はお問合せください

※ 含まれている成分によっては、該当する可能性がございますので、ご確認ください。

耐屈曲性能

先端部~3mm:屈曲不可
3~5cm:最大±70°まで屈曲可能
5cm以上:最大±90°まで屈曲可能

使用環境温度/湿度 0~60℃ / 90%RH未満(結露なきこと)

工業用内視鏡ビデオスコープPRO3EXの特長

  • 大画面3.5インチTFTカラーモニター

  • 驚くほどの鮮明な画像。強化ガラスで油や傷から保護。
    カラーモニターにフル画像で鮮明に映しだせます。

  • 頑強な耐久性を誇るメタルコネクターを採用

  • 検査中のケーブルのひねりによる負荷から
    破損を防げる堅固さを備えています。


  • ボタンひとつで市販のSDカードに記録

  • 現場でモニターを見ながら観察、静止画も動画もSDカード(SDHC)に保存ができ、現場で再生することもできます。

  • 調光機能

  • すべてのスコープケーブルに調光機能つき白色LEDを搭載。本体のダイヤルで明るさを変えることができます。


  • 交換式ケーブルで用途に応じて選択可能

  • 多様化する検査のニーズに活用することができます。
    予備のケーブルをお持ちいただければ万が一の際にも安心

  • フックで固定できます

  • ストラップ穴にフックを通し、本体をひっかけて固定することが出来ます。。


  • デジタルズーム機能:2倍

  • ミラー反転機能:ミラーアダプタ使用時限定
  • 文字の読み取りが容易

●動画は、倍速、 スロー再生ができます。

倍速(1.5x/2x/4x/8x/16x) スロー再生(50%/25%/12%)
記録された再生画像や動画(早送り可能)が、きれいなのが J-SCOPEの人気の理由

工業用内視鏡ビデオスコープPRO3EXの仕様

接続部

 本体とケーブルの接続部は、強固なメタル接続仕様で圧倒的な堅牢性

ケーブル交換式(防水耐油)  交換できるケーブルの一覧はこちら >>>

用途に応じて選択、交換ができるのでランニングコストを削減
外径や長さ、用途の異なる豊富なケーブルのラインアップ。
4.0mm、4.9mmスイッチ型、5.5mm、8.5mm
6.0mm先端可動式、28mm管内検査カメラ
予備のケーブルがあれば万が一の時にも安心。

機能

2倍デジタルズーム・ミラー反転機能・ 画面の明るさ調整機能

ディスプレイ

3.5インチTFTカラーモニター (強化ガラスを採用)

電源

充電式リチウムイオンバッテリー内蔵

2時間の充電で約4時間駆動が可能になりました。

駆動時間 4時間駆動
記録媒体

SDカードSDHC(最大32Gまで対応)に静止画、動画を保存

記録された再生画像や動画が高画質なのが 「J-SCOPE」

静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ)

AVI(640×480) 動画フレーム・レート30fps

ビデオ出力形式 NTSCでテレビモニターに映すことも可能
USB出力

ミニUSB端子/AV出力

対応言語

日本語・英語・ドイツ語・スペイン語
フランス語・イタリア語・中国語

使用環境温度/湿度 0~60℃ / 90%RH未満(結露なきこと)
保管環境温度 / 湿度 0~60℃ / 90%RH未満(結露なきこと)
本体サイズ・重量

207mmx117mmx37mm  重量:約388g

付属品

モニター本体、SDカード(4GB)、キャリングケース、USBケーブル、 AVケーブル、
充電式電池、ACアダプター、 フック用穴つき

防水・耐油ケーブル交換式(工業用内視鏡PRO3EX用)

耐油式防水ケーブル単体で販売中:目的や用途に合わせて選べる 詳細はこちら >>>

着脱交換式カメラケーブル

予備のケーブルがあれば万が一の時にも安心。

用途に応じて交換ができるのでランニングコストが削減

外径や長さ、用途の異なる豊富なケーブルのラインアップ

 直径4.0mm、5.5mm、8.5mm

 直径4.9mmスイッチ型

 先端可動式直径6.0mm

 管内検査カメラ:長さ22m・10m

 べんりや君用:長さ約1m(コードを含む)

  クリックすると動画で紹介。音が出ます。

別売りアクセサリー(直径5.5mmADVケーブルのオプション)

側視ミラーアダプター(直径5.5ADV用)

スコープケーブル先端に取り付けることにより、視野角、視野方向を変更することが可能です。

側視ミラーアダプタ90° アドバンスΦ5.5mmは販売終了になりました

注文FAX お問合せ 見積依頼
製品名 価格
商品コード P-MTR55H070
オプション品
側視ミラーアダプタ70° アドバンスΦ5.5mm ※QV/PRO3EX用
税別 4,200円
(税込 4,536円)
商品コード P-MTR55H110
オプション品
側視ミラーアダプタ110° アドバンスΦ5.5mm ※QV/PRO3EX用
税別 4,200円
(税込 4,536円)

PRO3EX用オペレーションバッグOPBG

操作と保護を兼ねたバッグです。
腰ベルトとネックベルトで作業者に固定できます。先端可動式ケーブル使用時には、役立ちます

注文FAX お問合せ 見積依頼
製品名 価格
商品コード P-MTA00033
標準在庫
オペレーションバッグOPBG 工業用内視鏡PRO3EX用
税別 8,000円
(税込 8,640円)




工業用内視鏡PRO3EXの用途

  • 自動車・関連部品の検査に工業用内視鏡
  • エンジン、CPUボックス、ドアなどの内部検査。

  • 水道・ガス設備の診断に工業用内視鏡
  • 給排水管の錆、腐食、詰まりなどの診断。


  • 電気・空調設備の保守管理に工業用内視鏡
  • トランス・配電盤内部などの観察。
    ボイラー、熱交換器などの品質検査、保守管理。
    空調機・エアコン内部検査、ダクト内の保守点検。

  • 建設・住宅・土木に工業用内視鏡
  • 壁内の断熱材、鉄骨の診断、内部配線の断線確認。
    壁・床下・天井裏などの観察。


  • 鉄道・船舶・航空に工業用内視鏡
  • 輸送中の梱包物内部の状態観察。
  • 電力・石油・化学プラントに多く採用
  • 各発電所設備の保守管理。
    給排水管の錆、腐食、詰まりなどの診断。


  • 研究・国防・さまざまな分野に工業用内視鏡
  • 美術品、発掘品の内部状態の観察。動物の生態調査。

  • 産業機械に工業用内視鏡
  • 精密部品、金属加工部品、金型加工品の品質検査。
    エンジン、CPUボックス、ドアなどの内部検査。

工業用内視鏡ビデオスコープPRO3EXを動画で紹介
