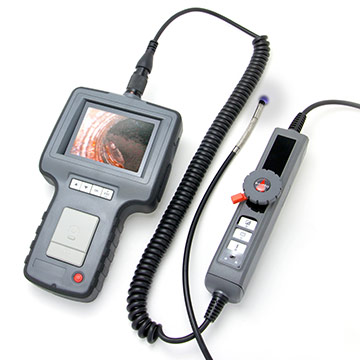

先端可動式工業用内視鏡ADV-2WAY
先端可動式工業用内視鏡ADV-2WAYφ6.0
驚きの鮮明画像！暗い空間も明るく再現できるナイトビジョン（暗視）機能で見える範囲が広がる。
フィールドメンテナンスにおいてホコリが飛び交う厳しい環境下にある対象物がほとんどです。ダストフリー画像処理機能により、ホコリつき画像を鮮明画像に変換することができます。
世界一の時間短縮技術：高解像度、ナイトビジョン（暗視）（暗視）とダストフリー機能
高耐性蛇管を採用。 曲がりの多いパイプ内部を始め、エンジンや機械内部検査に威力を発揮します。
現場でモニターを見ながら確認、SDカードで動画・静止画保存ができ、その場で再生できます。
先端可動式工業用内視鏡ADV-2WAYφ6.0カタログ
暗いタンクや天井裏、パイプなどで奥行きのあるものを検査する場合、ナイトビジョン（暗視）機能で見れば被写体を広く見渡すことができ問題箇所を発見。
工業用内視鏡の検査といえば、パイプ管内など狭い空間を観察・点検するには適していたのですが、そこから大きな空間になると照明が行き渡らず、見たくても見れないといったジレンマがありました。
暗いところでも明るく再現するナイトビジョン（暗視）機能が搭載されているため見える範囲が広がります。 大がかりな光源装置不要
粉じんの舞い飛ぶ工場内観察でも、ミラー付着の細塵やホコリを「ダストフリー操作ボタン」ひとつで鮮明な画像に変換することができます。
ミラークリーニングが不要になります。
検査画像を90度ごとに「角度ボタン」を押すことで、確認しやすい画像へと角度変換が可能です。
高耐性蛇管を採用。
曲がりの多いパイプ内部を始め、エンジンや機械内部検査に威力を発揮します。
工業用内視鏡本体モニター部とアドバンス先端可動式直径6ｍｍADVケーブルとのセット価格 高解像度、ナイトビジョン（暗視）（暗視）とダストフリー機能 AC電源アダプター、
USBケーブル、
TVモニタ用ビデオケーブル、 |
|
| 本体モニター部+ADV先端可動式直径6.0ｍｍケーブル1ｍ 型番：EX-HYA60701 |
|
| 本体モニター部+ADV先端可動式直径6.0ｍｍケーブル2ｍ 型番：EX-HYA60702 納期：30-60日 |
|
世界で１万台以上の販売実績を持つ高機能工業用ビデオ内視鏡の高機能機種
日本の大手自動車会社、NTT関連会社、KDDI等の電話会社、東京ガス、JFE関連会社、警察署、建設会社に実績。 大学、リフォーム会社、設備会社、、実績のある工業用内視鏡が進化
プラント検査会社様の人気の内視鏡です。
防塵防水工業用内視鏡ＰＲＯ３EXの特長
強固なメタル接続仕様で圧倒的な堅牢性
高性能・コンパクト・高耐久性という道具として圧倒的な堅牢性を備えた防塵防水耐油工業用内視鏡
- 誰でも、いつでも、どこでも、すばやく簡単検査
- 検査現場のプロの要望に応える業界トップクラスの高い機能性
- 見やすい3.5インチ
- カラー液晶モニターで観察
- ボタンひとつで簡単に録画（動画・静止画）、
その場で再生も可能
市販のSDカード画像3万枚/動画200分に保存可能 - 大容量バッテリーで4時間駆動が可能
- ケーブルは着脱交換式
複数本を持ち、用途に合わせて簡単に交換できます。
- ケーブルは、防塵防水IP67+耐油
ガソリン、潤滑油、軽油、機械油が付着しても大丈夫。 - ズーム・ミラー反転機能つき
■操作部は220ｇの軽量可で、作業者の負担がありません。
■ロックをしなくても、固定状態を維持できるので、 指で固定し続ける必要はありません。
腕や指の疲労が軽減。作業者の負担が少ないのが、人気の理由です。
ロックをするとさらに固定機能が強化。
■
最大150度までの屈曲は、業界初！ より全体が見えます。現在155度まで進化
■着脱交換式ケーブルですので、ケーブルの交換可能
豊富なケーブルのラインナップによって多様化する検査ニーズにお応えします。
外径や長さ、用途の異なる複数のケーブルをお持ちいただくことにより、多用途にご活用いただくことが可能になりました。
また予備のケーブルをお持ちいただければ万が一の際にも安心です。
ケーブルは、防塵防水IP67規格+耐油です。
水深1mに30分間没しても正常な動作が可能な防水構造
■防塵防水工業用内視鏡PRO3EXの新たな機能
1.5倍のデジタルズーム機能とミラー反転機能が加わり、大変便利になりました。
■工業用内視鏡PRO3EXは、いつでも、どこにでも、携帯して、簡単検査
誰もが使いこなせるデジタルカメラの使用感覚でユーザーフレンドリーを徹底追及
検査者の習熟度を問わない簡単操作により、最高のパォーマンスを発揮
本体は386ｇで抜群の機動性を発揮：ハシゴ昇降や、高所・狭所の作業にも便利で取回しの良い一台です。
■工業用内視鏡PRO3EXは、高画質カラー3.5インチ液晶モニタ
驚くほどの鮮明な画像として映し出すことが可能
TFTディスプレーは強化ガラスを採用。油やひっかきキズから保護
■工業用内視鏡PRO3EXは、ボタン一つで簡単に録画、静止画、再生できる
現場で、モニタをお客様と見ながら確認可能です。
記録された再生画像や動画(早送り可能)が、きれいなのがJ-SCOPEの人気の理由
■工業用内視鏡PRO3EXは、ＳＤカードで、静止画３万枚、動画２００分のデータの記録が保存
画像はすぐにデーターに記録保存、 調査報告書やレポートなどへ、 撮った画像はすぐにEメールに添付して 遠方へ転送できます
■照明：高輝度白色ＬＥＤ
高輝度白色LEDを内蔵し、明るく鮮明なライブ映像を映し出します。
明るさの調整が可能な光量調整機能を搭載
■大容量のリチウムイオンバッテリー内蔵
2時間の充電で約4時間駆動が可能になりました。
（ACアダプターも使用可）広域での検査も安心して使用できます。
■外部ビデオケーブルを標準装備
検査中のライブ映像をTVモニタに映し、多人数で確認することができます。
■USBケーブルも標準装備
SDカードリーダーがなくても、本体とパソコンを接続すると、パソコンでも記録データーを読み込むことができます。
■「壊れない技術」として挿入部のクラウンが耐摩擦強度を飛躍的に高めました。
■耐久性の高いハードケースつき
法人様のみ可能 デモ機貸し出し申込みフォーム
購入のための工業用内視鏡のデモ機の貸し出ししております。
弊社ショールームでご覧いただけます要予約
横浜の東急線・JR総武線「武蔵小杉」駅徒歩3分の弊社の事務所でご覧いただけます。
予約をお願いします。電話：044-738-0622
▲このページのトップへ
工業用内視鏡PRO3EXの使用方法を動画で紹介
デジカメ感覚で、誰でも簡単にお使いになることができます。
工業用ビデオ内視鏡で管検査の動画紹介 工業用ビデオ内視鏡の鮮明さをご確認ください
工業用内視鏡PRO3EXの用途
工業用内視鏡PRO3で検査時間がメチャメチャ短縮
自動車、自動車関連部品業界
自動車・部品全般、エンジン、ラジエーターなどの品質検査や組み立て検査に
電気自動車EV車はエンジンの代わりのモーターとバッテリー、車載充電器、蓄電池、制御装置などを備え、これまでとは違ったシステムなので分解できず、工業用内視鏡が重要です。
空調設備業界
ダクト検査や清掃前後の検査に
産業機器メーカー
機械の動作チェック、部品検査、熱交換機、製造装置の品質検査、保守管理に
水道・ガス、設備業界
配管の継ぎ手のサビ、詰まり、腐食、穴などの診断・検査に
建築・土木業界
壁、天井、床下などの内部検査や観察に
電力・石油・化学プラント業界
原子力、発変電所の圧力容器、パイプライン、ボイラーの定期点検や保守点検に
保守点検業務などの定期整備工事の際に、開放せずに内部状況の調査が行えるので見えない部分の品質点検に役立ちます。
開放する前に、内部確認し、必要であれば処置を行うといった段階的な判断が可能になります。
鉄道・船舶・航空業界
モーター、タービン、ディーゼルエンジンなどの品質検査や保守点検に
その他の業界
警察・自衛隊・研究・ビルメンテナンス・動物観察・ハウスクリーニング・非破壊検査・自社設備の保守点検・白アリねずみ駆除検査に
ネジ加工部、精密加工部品のバリ,金型の溝、鋳物の中子の砂落ち、樹脂部品の穴
防水工業用内視鏡PRO3EX本体の仕様
| モニター | 3.5インチ TFTカラー液晶 QVGA（強化ガラス） |
| 録画解像度 | 画像 約30万画素 VGA（640 x 480 ピクセル） / JPEG形式 動画 QVGA（320 x 240 ピクセル） / AVI-4に準拠した形式 |
| 記録メディア | SDカード（最大で2GBまで対応可能） SDHCおよびSDXCは、動作未確認 静止画jpg３万枚、動画AVI２００分のデータの記録が保存 |
| 調光機能付 | 明るさの調整が可能な光量調整機能を搭載 |
| 映像出力 | ＮＴＳＣ（テレビ出力） 付属ビデオケーブルは約1mでミニジャックーRCAピン |
| USB接続 | USB1.1、付属USBケーブルは約50cmでMiniUSBーUSB （付属のUSBケーブルで記録データをパソコンに送れます） |
| 言語 | 日本語・ 英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語 |
| 電源 | 充電式電池内蔵（2時間の充電で4時間の作動が可能、着脱不可） ACアダプター（100V-240V、50-60Hz） |
| サイズ/重量 | 118 x 220 x 37 mm / 約386g（ケーブル除く） |
| 使用温度環境 | 0℃〜55℃ |
|
付属 |
表示機本体、AC電源アダプター、メンテナンスキット
|
| J-SCOPEのPBです。 類似コピー商品に注意してください。品質、耐久性がまったく異なります。 |
|
＊注意：本体は、防水ではございません。
ケーブル仕様
高精度先端カメラ
| カメラ | CMOSセンサー
|
|
| 照明 | 調光機能付き白色LED | |
| 視野角 | 87度 | |
| 焦点距離 | 10-100ｍｍ（フォーカスフリー） | |
| 最少曲げ半径 | 75ｍｍ（直径150ｍｍ） | |
| 耐屈曲性能 | 先端部-3cm | 屈曲不可 |
| 3-5ｃｍ | 最大±70度まで屈曲可能 | |
| 5ｃｍ以上 | ||
| 保護等級 | IP67防塵防水性能 | |
| 防水機能 | 先端部-1ｍまで（連続で30分未満、塩水を除く） | |
| 耐油性能 | 先端部-3ｃｍまで（連続で10分未満） ガソリン、軽油、マシン油、潤滑油が付着可能 ※適用する油の種類については、別途お問い合わせください。 |
|
| 使用温度範囲 | 0-60° | |
| 材質 | フレキシブル | PVC,内部チューブはステンレス |
| ハードケーブル | 黒コーティングのステンレス | |
| 先端可動式可動部 | ステンレス、メッシュ | |
| J-SCOPEのPBです。 | ||
10ｃｍの距離でほぼ同じ大きさ
6ｃｍの距離で約２倍ぐらい
3ｃｍの距離で約４倍ぐらい
▲このページのトップへ
工業用内視鏡PRO3EXのオプション
これで両手が自由に使えます。
■ホールディングチューブMTA00052（直径5.5ｍｍ/先端可動式6.0ｍｍ）
15,800円(税込16,590円)
フレキシブルケーブルを固定しながら、必要に応じて長さを2段階まで調節できます。
最少540ｍｍ/最大990ｍｍ
天井裏やエアコン排気口など高さのある場所での内視鏡検査に便利です。
工業用内視鏡PRO3EXのケーブルの注意点
◆視野範囲
横方向：カメラを始点として46°
縦方向：カメラを始点として34°
斜め方向：カメラを始点として56°
◆奨励焦点距離
1cm-6cm （最適：約6cm／最大：約10cm）
防水防塵の意味
ケーブルの長さが1m以上のものを使用する場合は、ケーブル先端から1m以上水に水没させないで下さい。また、30分以上水没させないで下さい。
ケーブルの長さが75cmのものを使用する場合は、ケーブル先端から65cm以上水に水没させないで下さい。また、30分以上水没させないで下さい。
オイルにつける場合は、先端から6ｃｍ以上はつけないでください。
10分以上つけないでください。
注意：特殊な油の場合は、お問い合わせください。
ケーブルの曲げに関しての注意点
ケーブル先端から3cmまでは曲げないで下さい。
ケーブル先端から3-5cmの部分は±70°以上曲げないで下さい。
ケーブル先端から5cmより先の部分は±90°以上曲げないで下さい。
ケーブルを保管する場合や、巻き取るとき場合には、ケーブルの内径を15ｃｍ以下にしないでください。
ケーブル単体の価格（モニター部は含みません。）
IP67の防塵防水+耐油
先端部に水、ガソリン、軽油、機械油、潤滑油が付着しても大丈夫
着脱交換が簡単にできます。
豊富なラインアップにより用途別に多くのニーズに対応できます。
予備ケーブルがあれば、さらに安心です。
メタルコネクター採用により耐久性が強化
| 直径8.5ｍｍ防塵防水耐油ケーブル単体の価格（モニター部は含みません。） | |
| 直径8.5ｍｍケーブル1ｍ ハードケーブル 型番：MTC85701 |
|
| 直径8.5ｍｍケーブル2ｍ ハードケーブル 型番：MTC85702 |
|
| 直径8.5ｍｍケーブル3ｍ ハードケーブル 型番：MTC85703 |
|
| 細径4.9ｍｍ防塵防水耐油ケーブル単体の価格（モニター部は含みません。） ケーブル一本で前方視（直視）、側視に簡単に切り替えられます。 業界初！一本に2個のカメラ付 |
|
| 直径4.9ｍｍ前方/側面スイッチ切り替え型ケーブル1ｍ | |
| 直径4.0ｍｍ防塵防水耐油ケーブル単体の価格（モニター部は含みません。） （前方視と側視と選択が必要です。側視ミラーをつけることができません。） |
|
| 直径4.0ｍｍケーブル側視 長さ：0.75ｍ ハードケーブル 型番：MTC39702 白色LED2個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル直視(前方視) 長さ：1ｍ ハードケーブル 型番：MTC39703 白色LED3個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル側視 長さ：1ｍ ハードケーブル 型番：MTC39704 白色LED2個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル直視(前方視) 長さ：2ｍ ハードケーブル 型番：MTC39705 白色LED3個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル側視 長さ：2ｍ ハードケーブル 型番：MTC39706 白色LED2個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル直視(前方視) 長さ：3ｍ ハードケーブル 型番：MTC39707 白色LED3個/焦点距離1ｃｍ-6ｃｍ |
|
| 直径4.0ｍｍケーブル側視 長さ：3ｍ ハードケーブル 型番：MTC39708 白色LED2個/焦点距離1ｃｍ-6ｃｍ
|
|
| 直径5.5ｍｍ防塵防水耐油 ケーブル単体の価格（モニター部は含みません。） | |
| 直径5.5mmソフトケーブル1ｍ 型番：MTC55701 | |
| 直径5.5mmソフトケーブル2ｍ 型番：MTC55702 | |
| 直径5.5mmケーブル3ｍ 型番：MTC55703 | |
| 直径5.5mmソフトケーブル5ｍ 型番：MTC55704 | |
| 直径5.5mmソフトケーブル10ｍ 型番：MTC55705 | |
直径6.0ｍｍ先端可動式防塵防水耐油ケーブル単体の価格（モニター部は含みません。） 高耐性蛇管を採用。 |
|
| 直径6.0mm先端可動式ケーブル1ｍ 型番：MTC60706 | |
| 直径6.0mm先端可動式ケーブル2ｍ 型番：MTC60712 | |
| 直径6.0mm先端可動式ケーブル 3ｍ 型番：MTC60718 |
|
| 直径6.0mm先端可動式ケーブル1ｍ
側視用
型番：MTC60715 |
希望小売税別35万円を |
|
|
| ADV直径5.5mmソフトケーブル1ｍ 型番：HYA55704 | |
| ADV直径6.0mm先端可動式ケーブル1ｍ 型番：HYA60701 | |
| ADV直径6.0mm先端可動式ケーブル2ｍ 型番：HYA60702 | |
「携帯性に優れていること」。「明るい画質」。機動性と作業性が格段に進歩しました。なにしろ、一人で現場に急行して、ボタンひとつで検査が始められるのですから。
