騒音伝送器TR-SLT1A4

騒音伝送器TR-SLT1A4

騒音トランスミッター騒音の測定レンジ

　　30-80ｄB

　　50-100ｄB

　　80-130ｄB

出力：4-20ｍA、DC

電源：90-260ACV

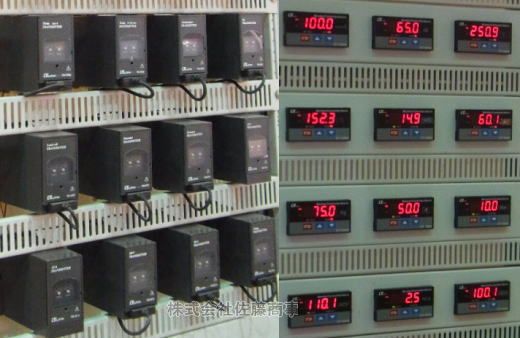

騒音伝送器TR-SLT1A4と指示警報計CT2012との構成例

騒音トランスミッター

離れた場所の騒音を手もとでチェックし、制御し警報でお知らせ可能です

騒音伝送器TR-SLT1A4の特長

騒音トランスミッター

表示コントローラーCT-2012の制御出力/警報出力

指示警報計CT-2012（制御モニター）

安全規格EN61010に適合
入力：４～20ｍAの直流（DC）、線形
表示値の初期値は-1999～9999までの間で設定可能（小数点はDP1,DP2,DP3から選択）
本機は4～20ｍAのトランスミッタと連携して使用する場合、以下の計測に関して

高パフォーマンスのコントローラ/アラーム/インジケータになります；
湿度、照度、ｐH、溶存酸素、導電率、振動、圧力、騒音、温度、RPM、Hz、負荷（重さ、力）、位置（角度、レベル）　ACV、ACA、DCV、DCA、WATT…
前面パネルで、各値を簡単に調整できます。
制御出力端子：２点（COM,　NO）
警報出力端子：２点（COM、NO）
計測値が制御値に達すると、リレー制御
制御と警報に対するヒステリシス値の設定
大きく、明るくて見やすい赤文字LED画面
マイクロプロセッサ回路による高精度な特殊機能
DC12Vの電源出力供給
電源：90ACV　－　260ACV、　50/60Hz
RS232/USBケーブル（別売り）によるPCへの接続が可能
PCでのデータ取得用ソフトウェア（別売り）

照度コントローラ

表示コントローラーCT-2012制御出力/警報出力の仕様

ディスプレイ表示	４ケタ赤文字（高さ14mm）表示LED
	４つのインジケータ：PV、SV、制御出力、警報出力
	4～20ｍAの入力信号に従って、表示値を-1999～9999までの間で設定できます（小数点はDP1,DP2,DP3で選択可能）。　　表示値が設定されるまで、全てのデータはメモリ回路に保存されます。
入力信号	4～20ｍA、線形
精度（23±5℃時）	Span	±（0.15％＋２ｄ）F.S.
	Zero	±（0.15％＋２ｄ）F.S.
回路	マイクロプロセッサの高密度集積回路のカスタムチップ
サンプリング時間	約１秒
リレー出力	点数	２点
	機能	点１：高/低の制御リレー（Control Relay）点２：高/低の警報リレー（Alarm Relay） (Alarm Relay)
	最大負荷	0.5 ACA/250 ACV 0.5 DCA/24 DCV ※0.5Ampを超える負荷電流をリレー接点に適用しないでください。本機が故障しますが保証できません。
主な内部機能	＊小数点の調整：DP1,DP2,DP3 ＊レンジ調整の下限値４ｍA＝XXXX、最小値は-1999 ＊レンジ調整の上限値 20ｍA=XXXX、上限値は9999 ＊警報値調整：「高」又は「低」＊制御値調整：「高」又は「低」＊制御ヒステリシス設定＊警報ヒステリシス設定＊計測値のフィルター値＊オフセット値の調整＊ゲイン値の調整＊RS232出力単位コードの設定
	内部機能の初期値：＊４ｍA＝０、　２０ｍA=９９９９＊制御モード「高」＊警報モード「高」＊RS232出力単位コード＝０（no unit）
前面パネル機能	＊制御設定値の調整＊計測値のオフセット。実際のPVからPV指示のオフセットを使用。＊警報設置値の調整
外部電源	DC12V、最大50ｍA
データ出力端子	ＲＳ２３２シリアル／ＵＳＢインターフェイスＵＳＢ接続によるＰＣへの変換ケーブルあり（別売り）
使用温度湿度	0?C　～　50?C　/　相対湿度で80％RH未満
電源	90～260ACV、50/60Hz
電力消費	約5.3VA/AC　110V
	約7.3VA/AC　220V
寸法	本体　：　96×48×110 mm パネル部分：92mm×46mm
重量	384ｇ
標準附属品	＊本体、取扱説明書＊ネジ付き取付け金具（２組）
別売品	PCでのデータ取得用ソフトウェア：型番SW-U801-WIN
	RS232ケーブル：型番UPCB-02
	USBケーブル：型番USB-01
