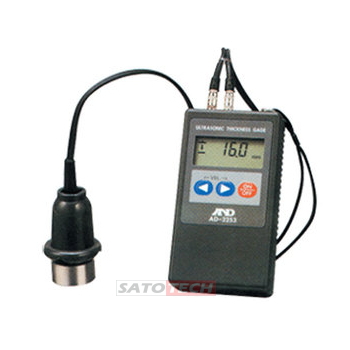

超音波厚さ計AD-3253、超音波厚さ計AD-3253B

超音波厚さ計AD-3253、超音波厚さ計AD-3253Bは、金属腐食の検査からガラス、プラスチック、セラミックス等、広範囲にわたる材料の肉厚測定や検査に最適な厚さ計です。

　超音波厚さ計AD-3253のカタログ

超音波厚さ計AD-3253の特長

超音波厚さ計AD-3253は、シンプル操作

専門知識や熟練技術がなくても、簡単に厚さを測定することができます

超音波厚さ計AD-3253は、自己診断機能つき

電源投入後ただちに、自動的に動作チェックを行います。

超音波厚さ計AD-3253は、音速調整機能つき

音速不明のサンプルでも、同じ材質で厚さが既知の試験片があれば音速値を調整でき、その材質の厚さを測定することができます。

超音波厚さ計AD-3253は、オート・パワーオフ機能つき

約5分間以上使用しないと自動的に電源が切れ、電池の無駄な消耗を防ぎます。

超音波厚さ計AD-3253の音速のメモリ

音速設定値のメモリーをするので、電源を切っても設定値を呼び出すことが可能です。（電池を抜くと設定値を保持しない場合があります。）

超音波厚さ計AD-3253は、軽量・コンパクト

本体は片手で持てる大きさで、約180gと軽量です。

超音波厚さ計AD-3253の液晶画面表示

厚さ表示	音速表示

超音波厚さ計AD-3253の仕様

測定方法		超音波パルス反射方式
測定単位		mmまたはinch
使用周波数範囲		5MHz
測定頻度		約4回/秒
測定範囲	AD-3253	2.0mm〜200.0mm　0.08inch〜8inch
	AD-3253B	0.8mm〜100.0mm　0.035inch〜4inch
測定精度	AD-3253	±0.1mm±1.0% （測定範囲2mm以上100mm以下） ±0.1mm±1.5% （測定範囲200mm以下） ±0.01inch±1.0% （測定範囲0.08inch以上4inch以下） ±0.01inch±1.5% （測定範囲8inch以下）
	AD-3253B	±0.1mm±0.5% （測定範囲0.8mm以上40mm以下） ±0.1mm±1.5% （測定範囲100mm以下） ±0.01inch±0.5% （測定範囲0.035inch以上1.57inch以下） ±0.01inch±1.5% （測定範囲4inch以下）
表示分解能		0.1mm（0.005inch）ただし、物体の表面の状態により、精度が低下したり測定できない場合があります。
被測定材		金属 ：鋼、鋳鋼、銅、アルミニウム、チタン等 非金属 ：ガラス、セラミックス、硬質プラスチック等
電源		単三型乾電池1本　連続30時間以上（25℃、5mm測定時）、オートパワーオフ機能付
使用温度範囲		0〜50℃
外形寸法 / 本体質量		68（W）×120（H）×27（D）mm / 約180g
標準付属品		分割型探触子、探触子ホルダ（AD-3253のみ）、5mm相当試験片、ソフトケース、取扱説明書

超音波厚さ計AD-3253のセンサーからコードのみ
46,800円（税込49,140円）納期3週間

本体との調整が必要なため、お預かりしての修理対応となります。

超音波厚さ計AD-3253の測定原理

パルサから出力されたパルスは、探触子の送信側 探触子より超音波パルス（Tパルス）となって出力され、被測定物に入射されます。

被測定物の底面より反射された超音波パルス（Bエコー）は、探触子の受信側探触子より受信されて増幅され、時間計測部に入力されます。

TパルスからBエコーまでの時間間隔から、探触子の遅延材による遅延時間を差し引き、測定値を換算して表示します。

超音波厚さ計2000Cのオプション

超音波厚さ計用カプラント　(400ml)
