　超小型振動記録計G-MEN-DR（データレコーダ）の使い方
振動記録計G-MEN-Alphaの取り扱い説明書
■使用方法
1.コネクタキャップを開ける
本体USB端子（MiniB）のコネクタキャップを開けます。
　
2.USBケーブルの接続
付属品USBケーブルのUSB端子（MiniB）側をコネクタに挿入します。
　
3.パソコンとの接続
付属品、USBケーブルのUSB TYPE A側をパソコンのUSBコネクタに挿入します。
　
4.パソコンと通信
G-MENのソフトがインストールされたパソコンと通信する。
　

■測定手順
STEP1
　
● 本体に電池を入れてUSBポートのコネクタキャップを開ける。

STEP2
　
● 本体とパソコンをUSBケーブルで接続する。
● メニューの「計測（S）」の「設定（P）」を選択する。
● 各設定条件を設定して「OK」を選択する。
● メニューの「計測（S）」の「新規開始（C）」を選択する。
● アイドルタイムのため30秒間ブザーが鳴る。

STEP3
　
● 被測定物に本体を取り付ける。
● アイドルタイム終了後に自動測定を開始する。

STEP4
　
● 被測定物に本体を取り付ける。
● アイドルタイム終了後に自動測定を開始する。

STEP5
　
● 輸送先に到着した被測定物の中から本体を取り出す。

STEP6
　
● 本体のUSBポートのコネクタキャップを開ける。

STEP7
　
● 本体とパソコンをUSBケーブルで接続する。
● メニューの「計測（S）」の「データ取得（R）」を選択する。

STEP8
　
● 本体に記録されたデータを読み取る。

STEP9
　
● 本体に記録されたデータの読み取りが終わると自動的にグラフ表示される。

STEP10
　
● メニューの「表示（V）」の「データをメモ帳で表示（M）」を選択する。
● 保存先を選択し任意のファイル名を記入しデータを保存する。

STEP11
　

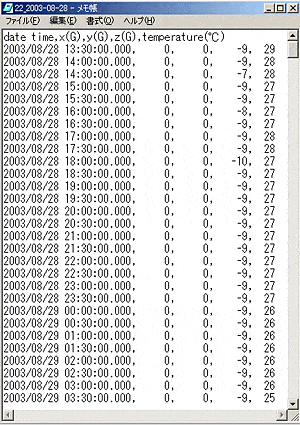

● データが保存されると同時にCSV形式のデータがメモ帳で表示される。

STEP12
　
● グラフ表示をプリンタで印刷します。レーザープリンタで印刷する場合には各データ線の色を黒色に設定します。

STEP13
　
● 表示されたグラフをコピーして画像データとして保存できます。
