超小型温度振動記録計G-MEN-Alpha
（振動データレコーダ）

振動記録計DRは、タバコ箱大の本体に、3軸の加速度センサを搭載し振れと傾きを約1ヶ月間のデータの記録が可能

X・Y・Z軸の3方向の振動や傾きを記録するデータロガー（記録機能）つき振れ測定器です。

新機能がつきました
●X軸・Y軸・Z軸に温度と湿度の記録も可能になりました
●記録方式がワンタイムとエンドレスで選択可能

超小型振動記録計DRで輸送物の揺れの記録測定、機械の振動記録測定

単位は、G、m/s2 、GAL（1G＝9.8m/s2 ＝980GAL)の３つの切り替え

特価 42,000円（税込44,100円）
　　　　　弊社では解析ソフトとケーブルつきで販売中
超小型振動記録計G-MEN-DR（データレコーダ）解析ソフトの詳細はこちら
超小型振動記録計G-MEN-DR（データレコーダ） の使い方はこちら
振動記録計G-MEN-Alphaの取り扱い説明書

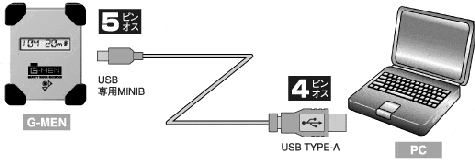

振動記録計G-MEN-DRのデーター出力

振動記録計G-MEN-Alphaの用途と実績

輸送物の温度と揺れの記録測定に振動記録計

乗り心地などの振動測定（揺れ測定）

防震・耐震住宅の簡易振動試験

コンベアーライン上の振動記録に振動記録計G-MEN

コンテナ類の運行安全記録に振動記録計G-MEN

船舶の振動記録に振動記録計G-MEN

テレビ中継車の振動記録に振動記録計G-MEN

レンタル重機の稼動時間記録に振動記録計G-MEN

国際物流における輸送品質改善

工業材料・素材、その他、建築・土木・エンジニアリング、鉄鋼・非鉄金属、半導体・液晶、食品・薬品製造業、物流・輸送機器、自動車、産業用電子機器、金属加工・アセンブリ、民生用電子機器、化学・石油、サービス業、機械、精密機器、通信機器などさまざまの業界で活躍

温度振れ記録計測器G-MEN-DRの特長

3軸の静的加速度をリアルタイム（10msec）記録する。（DR02：最大±2G /　DR10：最大±10G）

DR02は、最大±2Gまでの3軸静的加速度をリアルタイム（10msec）で記録
DR10は、最大±10Gまでの3軸静的加速度をリアルタイム（10msec）で記録

振動や傾斜更に温度変化を単4電池3本で約1ヶ月間データ記録可能（EEPROMに記録）

記録データ数は、16,300データ。

振動記録計DR本体には、液晶パネルが搭載され最低限の記録データ確認が可能

記録されたデータは本体のUSBインターフェースから簡単に取り出せる

振動記録計G-MEN-DR-Alphaの仕様

形式	G-MEN-DR02-Alpha	G-MEN-DR10-Alpha
測定項目	直行3軸加速度、温度
加速度センサ	静的加速度±2G	静的加速度±10G
最小サンプリング周期	10msec
測定分解能	0.02G	0.1G
精度	±10％
記録間隔	1秒〜30分まで14通りから選択
測定温度範囲 （使用環境温度）	0〜50℃
動作表示	液晶表示
記録容量	16,300データ（受注生産にて16,000データも可能）
記録保持	EEPROM
通信方式	USB（miniB）
連続測定時間	14日〜60日間（測定条件によって異なる）
電源	単4アルカリ乾電池（RL03）×3本
外形寸法	75（H）×60（W）×32（D）mm
質量	115g（電池を含む）
付属品	USBケーブル、単4アルカリ乾電池（3本）、注意シール（1枚） 取付固定金具（1組）、専用ソフトウェア（CR-D-ROM） 超小型振動記録計G-MEN-DR（データレコーダ）解析ソフトの詳細はこちら

超小型振動記録計G-MENに関しての質問と答え

G-MEN-DR02とG-MEN-DR10の違いは何ですか？

輸送中の荷物の振動計測にはDR10がお勧めです。宅配便の小型トラックにとりつけた時に6Gぐらいになりました。

機械の振動計測にはDR02が、よいかと思います。

手で触るとわかる程度の振動であればDR02。目視できる振動であるならばDR10。

しかし、機械にもいろいろありますので、デモ機でお試しの上での購入をお勧めします

超小型振動記録計G-MEN-DR（データレコーダ） の使い方はこちら

ISO対策書類-校正証明書・試験成績書・トレサビリティ体系図

42,500円（税込44,625円）-約3週間ほどかかります
