高温用風速計V-02-ADNシリーズ

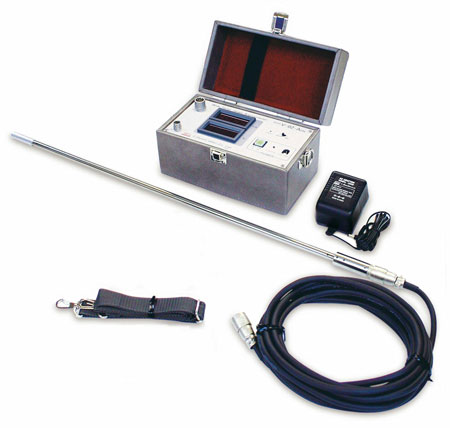

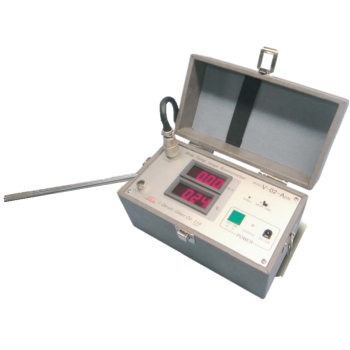

高温用風速計V-02-ADN

　高温用風速計V-02-ADNのカタログ

高温用風速計V-02-ADNの特長

高温用風速計V-02-ADNは、 風速と温度の２表示

高温用風速計V-02-ADNの風速範囲

風速測定値：　0.1〜5.00 ，5.0〜50.0 m/s （自動切替２レンジ）

精度：常温 ： ±（3%read+0.1 m/s）
0〜700℃ ：　±（7%read+0.4 m/s）

温度域 ： 型番により価格が異なります。

型番：高温用風速計Ｖ−０２−ＡＤＮ２００・・・・・−５０〜＋２００℃

型番：高温用風速計Ｖ−０２−ＡＤＮ３００・・・・・−５０〜＋３００℃

型番：高温用風速計Ｖ−０２−ＡＤＮ５００・・・・・−５０〜＋５００℃

型番：高温用風速計Ｖ−０２−ＡＤＮ７００・・・・・−５０〜＋７００℃

-100から200度　32万円を特価 29万円-本体とプローブ（選択）
-100から300度　42万円を特価40万円-本体とプローブ（選択）

（500℃用、700度用もございます。価格に関しては、お問い合わせください）
受注生産になりますので、納期に約２週間かかります。



高温用風速計V-02-ADNの仕様

型番 高温用風速計V-02-ADN
200度まで計測(-AD200）・300度まで計測（-AD300）
風速測定範囲 手動切り替え２レンジ
0.00-5.00m/s　(0-5m/sレンジで)
0.0-50.0m/s　(0-50m/sレンジで）
精度 ±3％FS

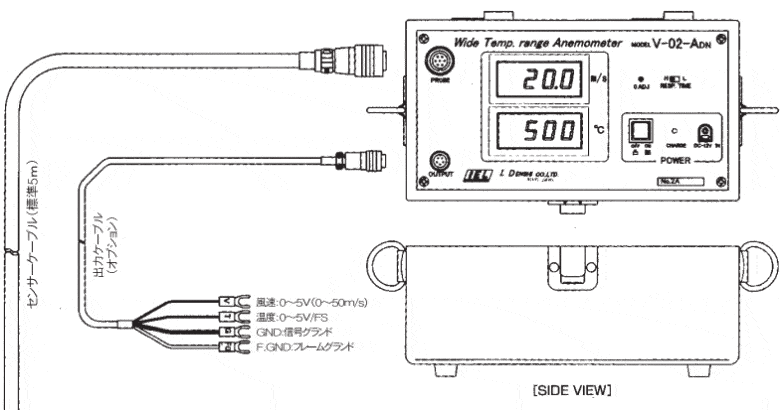

アナログ出力 風速・温度同時出力　０〜５Ｖ／ＦＳ　（出力ケーブルオプション）
電源 バッテリー単独連続使用時間　６時間
本体寸法 220ｘ120ｘ82mm
重さ 1.4Kg
国産　(株）I..E.L.製

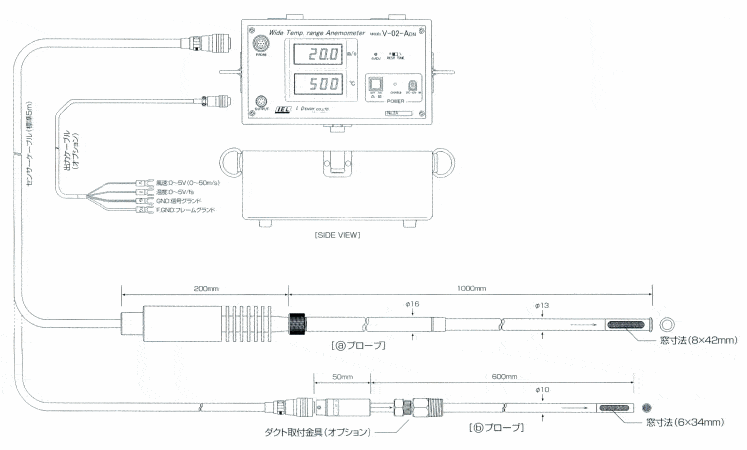

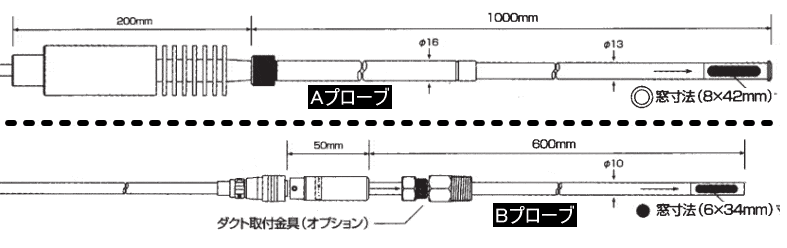

◆標準センサー（ケーブル５ｍ）

　（ａ）タイプ　：　１３φｘ１０００ｍｍ　　スライド零風速キャップ　１６φｘ６００ｍｍ
ＡＤＮ−２００ 　ＡＤＮ−３００　ＡＤＮ−５００　・・・・・　ＳＵＳ−３０４パイプ使用
ＡＤ−７００ 　 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・　ＳＵＳ−３１６パイプ使用

　（ｂ）タイプ　：　１０φｘ６００ｍｍ　　　零風速キャップ
（センサープローブとケーブルの脱着可能）
ＡＤＮ−２００ 　ＡＤＮ−３００　ＡＤＮ−５００　・・・・・　ＳＵＳ−３０４パイプ使用　　

大きな画面で見る

高温用風速計V-02-ADによる風量の計算式

風速の値(m/s) ｘ 測定する場所の断面面積（縦mｘ横m）＝風量/秒

風速の値(m/s) ｘ 測定する場所の断面面積（縦mｘ横m）ｘ60＝風量/分

風速の値(m/s) ｘ 測定する場所の断面面積（縦mｘ横m）ｘ3600＝風量/時間

風速は分布しているので、何点か計測をして平均を出します

断面が丸の場合の断面面積：半径mｘ半径mｘ3.14
