クランプオンハイテスタ3280-10/ 3280-20日置電機

クランプオンハイテスタ3280-10/ 3280-20日置電機薄さ16 mmで込み入った配線を簡単にクランプできるクランプオンハイテスタ3280-10/ 3280-20

クランプオンハイテスタ3280-20

True RMS(真の実効値型)、 42〜1000Aレンジ
100gの軽さ/16mmの薄さ、 DMM機能付き

薄さ16 mmで込み入った配線を簡単にクランプ グッド・デザイン賞

標準税別12,000円を特価10,360円（税込10,878円）

クランプオンハイテスタ3280-10

MEAN(平均値整流)、 42〜1000Aレンジ
100gの軽さ/16mmの薄さ、 DMM機能付き

標準税別8,400円を特価7,240円（税込7,602円）

クランプオンハイテスタ3280-10/ 3280-20日置電機の特長

  • 基本波成分に近い指示値の平均値整流型 3280-10
    高調波成分まで含めて指示する真の実効値型 3280-20
  • Max. 1000 Aのワイドレンジと1 mの落下に耐えるドロッププルーフ

クランプオンハイテスタ3280-10/ 3280-20日置電機の使用例

LED照明器具交換時の電圧点検にクランプオンハイテスタ3280-10/ 3280-20日置電機

クランプオンハイテスタ3280-10/ 3280-20日置電機基本仕様

  3280-10 3280-20
交流電流 41.99A〜1000A, 3レンジ
（50Hz〜60Hz, 平均値整流）
基本確度: ±1.5% rdg. ±5dgt.		 41.99A〜1000A, 3レンジ
（40Hz〜1kHz, 真の実効値整流）
基本確度: ±1.5% rdg. ±5dgt.
直流電圧 419.9 m〜600 V, 5レンジ, 基本確度: ±1.3 %rdg. ±4 dgt.
交流電圧 4.199V〜600V, 4レンジ
（50Hz〜500Hz, 平均値整流）
基本確度: ±2.3% rdg. ±8dgt.		 4.199V〜600V, 4レンジ
（50Hz〜500Hz, 真の実効値整流）
基本確度: ±2.3% rdg. ±8dgt.
クレストファクタ − 2.5以下（レンジのf.s.では1.5）
抵抗 419.9 Ω〜41.99 MΩ, 6 レンジ, 基本確度: ±2 % rdg. ±4 dgt.
その他機能 導通 (50 Ω ±40 Ω) 以下でブザー音, データホールド, オートパワーセーブ, ドロッププルーフ: コンクリート上1mの落下に耐える
表示 LCD, max. 4199 dgt., 表示更新レート 2.5 回/秒, 1回/3秒
電源 コイン形リチウム電池 (CR2032) ×1, 連続使用時間: 150 h コイン形リチウム電池 (CR2032) ×1, 連続使用時間: 50 h
測定可能導体径 φ 33 mm 以下
寸法 ・質量 57W × 175H × 16D mm, 100 g
付属品 テストリードL9208 ×1, 携帯用ケース9398 ×1, 取扱説明書 ×1

（確度保証期間 1年, センサ開閉回数1万回まで）

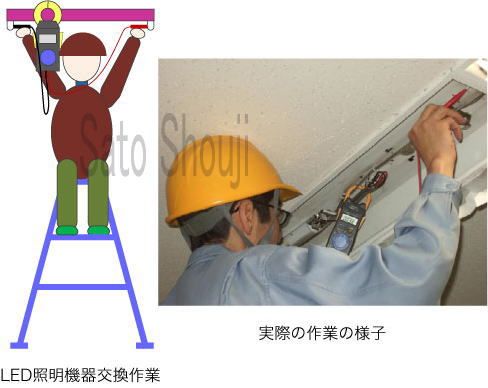

LED照明器具交換時の電圧点検に

天井に取り付けられた従来の照明器具をLED照明器具に交換する時などの照明器具の電圧点検作業に便利です｡

■ポイント

電圧測定機能が付いたクランプ電流計を使用して電圧測定をします。 薄型・軽量でポケットに入るクランプオンハイテスタ3280が高所でもかさばらないので適しています。 電圧測定用のテストリードを左右の手に持って照明器具の端子電圧が測定できます。 センサ部分を照明器具などにクランプしてぶら下げて使用します。 測定ファンクションを電圧に設定します。

注意：

クランプ電流計のセンサ部は電流計本体の重さを支えるには問題ないようにできていますが、クランプした状態で本体やテストリードを引っ張るなど、センサ部・テストリードに過度の力が 加わらないようにして使用してください。
